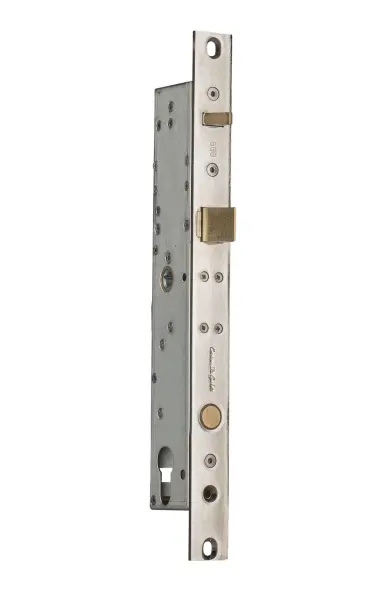

Serrure encastrée à impulsion avec contrôle de béquille GUIDOTTI
Notice de fonctionnement et de montage
PRÉSENTATION ET FONCTIONNEMENT MÉCANIQUE
La serrure encastrée GUIDOTTI est une serrure de sécurité à haute résistance, équipée d’un pêne dormant et d’un pêne demi-tour pivotant, déverrouillable électriquement par impulsion. Voici ses principales caractéristiques :
- Sortie contrôlée : Par poignée béquille ou barre anti-panique côté intérieur uniquement.
- Entrée de clé : Profil Européen.
- Autonomie mécanique totale : Sans alimentation, la serrure est verrouillée et fonctionne mécaniquement :
- Sortie par poignée béquille ou barre anti-panique.
- Verrouillage et déverrouillage des pênes (pivotant et dormant) par la clé.
- Verrouillage automatique : La fermeture de la porte entraîne le verrouillage du pêne demi-tour pivotant.
Fonction – Contrôle d’accès
Permet, à l’entrée, le déverrouillage du pêne demi-tour par une brève impulsion maximale de 20 secondes (si plus, nous contacter).
- Alimentation : 12 VDC en standard, 24 VDC sur demande.
- Connexion : Système de contrôle d’accès (lecteur de badge, clavier codé, biométrie, etc.).
Fonction – Contrôle de fouillot
Connexion possible à un “boîtier bris de glace”, par exemple.
- Hors tension : La béquille (ou barre anti-panique) est “active” et permet la sortie libre.
- Sous tension : La béquille (ou barre anti-panique) est “inactive” et empêche la sortie, même en cas d’action.
Caractéristiques Techniques
- Pêne demi-tour : Pivotant, à déverrouillage électro-mécanique impulsionnel.
- Pêne dormant : Mécanique, à clé.
- Gâche : Avec pièce de réglage de jeu réversible.
- Sortie intérieure : Par poignée béquille (non fournie) ou par barre anti-panique (conforme à la Norme EN1125 Option), contrôlée électriquement.
- Alimentation contrôle d’accès : 12 V/DC 700 mA ou 24V/DC 350 mA impulsionnel (à préciser lors de la commande).
- Alimentation contrôle béquille : 24 V/DC 150 mA (12VDC 300 mA version non homologuée GB2008, sur demande).
- Contacts secs :
- Position de pêne demi-tour (N.O.).
- Position de porte (N.O.).
EN OPTION
- Contact sec de pêne dormant.
- Contact sec de manœuvre de béquille (N.O.).
Homologuée NF S 61937
PV n°: SD080079
