Serrure 3 points SOBINCO série 8400 à pêne basculant et dormant – Têtière en U

Name: Serrure 3 points SOBINCO 8400 à pênes basculants | Thoumyre | Thoumyre
Brand: Sobinco
SKU: REF47032
Price: 249 EUR
Availability: InStock

La serrure 3 points SOBINCO série 8400 est une serrure multipoints destinée principalement aux portes en aluminium. Elle est équipée d'un pêne demi-tour central et de deux pênes basculants, assurant le verrouillage en trois points. La gamme est disponible avec différentes têtières en U, différents axes et plusieurs largeurs de têtière.

Cette serrure est réversible, ce qui permet son utilisation sur des portes à gauche comme à droite. Elle possède un entraxe de 92 mm et un carré de 8 mm. Sa longueur totale est de 2170 mm.

Caractéristiques techniques

Caractéristique	Détail
Marque	SOBINCO
Série	8400
Référence de gamme	K11.13
Nombre de points	3 points
Type de verrouillage	Pênes basculants et pêne dormant
Type de têtière	Têtière en U
Longueur totale	2170 mm
Entraxe	92 mm
Carré	8 mm
Sens	Réversible droite / gauche
Axe	29 à 39 mm selon la référence
Matière	Composants inoxydables
Application	Portes en aluminium, notamment menuiseries extérieures

La têtière en U est disponible notamment en 22 x 6,5 mm ou 24 x 6,5 mm, avec certaines références en 24 x 5 mm.

Références et dimensions

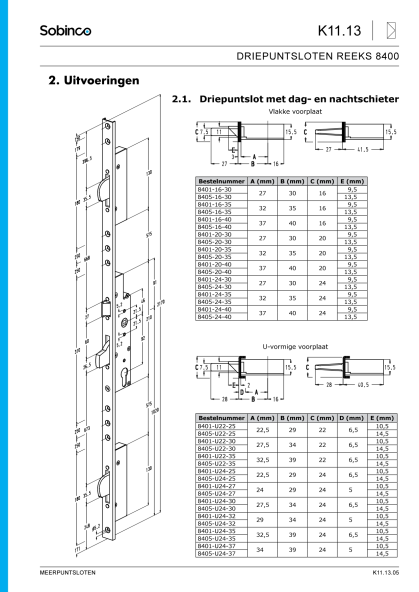

Les dimensions A, B, C, D et E correspondent aux cotes indiquées sur le schéma technique SOBINCO : A = axe sous têtière, B = axe avec têtière, C = largeur de têtière, D = épaisseur de têtière et E = largeur du coffre.

Référence SOBINCO	A – Axe sous têtière	B – Axe avec têtière	C – Largeur têtière	D – Épaisseur têtière	E – Largeur coffre
8401-U22-25	22,5 mm	29 mm	22 mm	6,5 mm	10,5 mm
8405-U22-25	22,5 mm	29 mm	22 mm	6,5 mm	14,5 mm
8401-U22-30	27,5 mm	34 mm	22 mm	6,5 mm	10,5 mm
8405-U22-30	27,5 mm	34 mm	22 mm	6,5 mm	14,5 mm
8401-U22-35	32,5 mm	39 mm	22 mm	6,5 mm	10,5 mm
8405-U22-35	32,5 mm	39 mm	22 mm	6,5 mm	14,5 mm
8401-U24-25	22,5 mm	29 mm	24 mm	6,5 mm	10,5 mm
8405-U24-25	22,5 mm	29 mm	24 mm	6,5 mm	14,5 mm
8401-U24-27	24 mm	29 mm	24 mm	5 mm	10,5 mm
8405-U24-27	24 mm	29 mm	24 mm	5 mm	14,5 mm
8401-U24-30	27,5 mm	34 mm	24 mm	6,5 mm	10,5 mm
8405-U24-30	27,5 mm	34 mm	24 mm	6,5 mm	14,5 mm
8401-U24-32	29 mm	34 mm	24 mm	5 mm	10,5 mm
8405-U24-32	29 mm	34 mm	24 mm	5 mm	14,5 mm
8401-U24-35	32,5 mm	39 mm	24 mm	6,5 mm	10,5 mm
8405-U24-35	32,5 mm	39 mm	24 mm	6,5 mm	14,5 mm
8401-U24-37	34 mm	39 mm	24 mm	5 mm	10,5 mm
8405-U24-37	34 mm	39 mm	24 mm	5 mm	14,5 mm

Les valeurs ci-dessus correspondent à la documentation technique de la série 8400. Les références 8401 et 8405 se distinguent notamment par la largeur du coffre E : 10,5 mm pour les 8401 et 14,5 mm pour les 8405 sur les versions à têtière en U.

Applications courantes

Portes d'entrée en aluminium
Portes aluminium de bâtiments résidentiels
Portes de bâtiments professionnels
Menuiseries aluminium équipées d'une serrure multipoints
Remplacement d'une serrure SOBINCO série 8400 existante
Portes nécessitant un verrouillage multipoints haut et bas

Comment choisir votre référence ?

Pour identifier correctement votre serrure SOBINCO 8400, il est important de relever :

L'axe sous têtière (A)
L'axe avec têtière (B)
La largeur de la têtière (C)
L'épaisseur de la têtière (D)
La largeur du coffre (E)

Ces mesures permettent de différencier les différentes références 8401 et 8405 et les différentes configurations de têtière en U.

Marque SOBINCO

SOBINCO est un fabricant spécialisé dans les systèmes de quincaillerie et de fermeture pour menuiseries, notamment pour les portes et fenêtres en aluminium. La marque propose différentes solutions de serrures multipoints, de poignées, de charnières et d'accessoires pour menuiseries.

Serrure SOBINCO disponible chez THOUMYRE

THOUMYRE propose cette serrure 3 points SOBINCO série 8400 avec différentes configurations de têtière et d'axe. Le choix de la référence doit être effectué en fonction des dimensions de votre serrure actuelle.

Pour toute question concernant l'identification ou la compatibilité de votre serrure, contactez THOUMYRE au 02 35 71 38 40 ou utilisez notre page contact.

Livraison 24/48H selon disponibilité.
