Serrure 3 points TESA série 4230 à pênes basculants

Référence : TES-A30

Caractéristique	Détail
Marque	TESA ASSA ABLOY
Série	4230
Nombre de points	3 points
Type de verrouillage	Pênes basculants
Type de têtière	Plate filante
Largeur de têtière	25 mm
Épaisseur de têtière	2,5 mm
Hauteur de têtière	1860 mm
Longueur totale	Environ 200 cm
Axes disponibles	25, 30 ou 35 mm
Entraxe	85 mm
Carré	8 mm
Épaisseur du coffre	18 mm
Sortie du pêne dormant	26 mm en 1 tour de clé
Largeur du pêne demi-tour	14 mm
Fixation	9 vis ou clames
Cylindre	Non fourni
Poids	Environ 5 kg

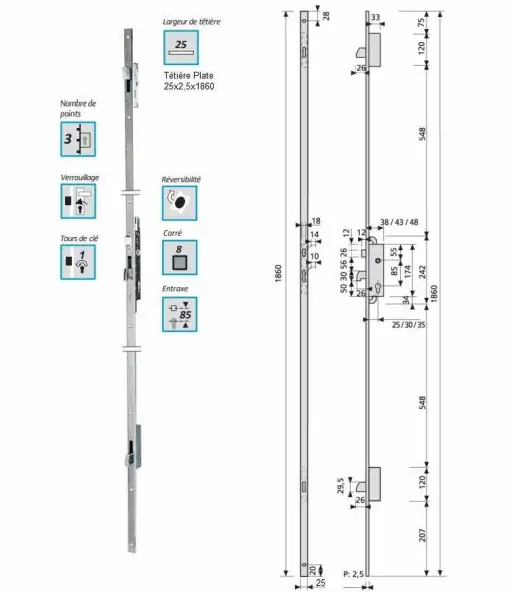

Serrure 3 points TESA série 4230 à pênes basculants – Têtière plate 25 mm

La serrure 3 points TESA série 4230 est une serrure multipoints à pênes basculants, conçue pour assurer le verrouillage des portes en trois points. Elle dispose d'une têtière plate filante de 25 mm et existe en plusieurs configurations d'axe : 25, 30 ou 35 mm derrière têtière.

Le système comprend un pêne demi-tour central, un pêne dormant crochet basculant au centre ainsi qu'un pêne dormant basculant en partie haute et basse. Les pênes basculants bénéficient d'un système anti-relevage et d'une protection contre le sciage.

Caractéristiques techniques

Caractéristique	Détail
Marque	TESA ASSA ABLOY
Série	4230
Nombre de points	3 points
Type de verrouillage	Pênes basculants
Type de têtière	Plate filante
Largeur de têtière	25 mm
Épaisseur de têtière	2,5 mm
Hauteur de têtière	1860 mm
Longueur totale	Environ 200 cm
Axes disponibles	25, 30 ou 35 mm
Entraxe	85 mm
Carré	8 mm
Épaisseur du coffre	18 mm
Sortie du pêne dormant	26 mm en 1 tour de clé
Largeur du pêne demi-tour	14 mm
Fixation	9 vis ou clames
Cylindre	Non fourni
Poids	Environ 5 kg

Les dimensions et caractéristiques sont celles indiquées pour la série 4230 sur la fiche consultée.

Configurations disponibles

La serrure TESA 4230 est proposée avec trois axes différents :

Axe	Référence TESA
25 mm	4230P55NM
30 mm	4230P35NM
35 mm	4230P355NM

L'axe est mesuré derrière la têtière. Il est donc important de vérifier cette cote avant de sélectionner votre serrure.

Composition du système de verrouillage

La serrure possède une configuration à trois points :

Point central : pêne demi-tour + pêne dormant crochet basculant
Point haut : pêne dormant basculant
Point bas : pêne dormant basculant

Les pênes basculants disposent d'un système anti-relevage ainsi que d'une protection anti-sciage, renforçant la sécurité du verrouillage.

Têtière plate 25 mm

Cette version est équipée d'une têtière plate filante de 25 × 2,5 mm, pour une hauteur de 1860 mm.

La têtière constitue la partie visible de la serrure sur le chant de la porte. Il est donc essentiel de vérifier sa largeur, son épaisseur ainsi que la hauteur disponible avant remplacement.

Applications courantes

Cette serrure multipoints TESA série 4230 convient notamment pour :

Portes nécessitant un verrouillage en 3 points
Remplacement d'une serrure TESA 4230 existante
Portes équipées d'une têtière plate de 25 mm
Installations nécessitant des pênes basculants haut, central et bas
Rénovation de systèmes de fermeture multipoints

Présentation de la marque TESA ASSA ABLOY

TESA est une marque spécialisée dans les solutions de fermeture et de contrôle d'accès. Elle fait partie du groupe ASSA ABLOY, acteur international du secteur de la sécurité et des systèmes de verrouillage.

La gamme TESA comprend notamment des serrures mécaniques, serrures multipoints, cylindres, dispositifs de contrôle d'accès et différentes solutions destinées aux portes résidentielles et professionnelles.
